中空壁のスイッチ･コンセントボックス用防火措置キット「プチロクダンパー™」新品番追加
～深型(※)鋼製ボックスにも対応～

(※)ボックス深さが54mm以下

株式会社古河テクノマテリアル（本社：神奈川県平塚市、社長　中村信之、資本金：3億円　古河電気工業株式会社出資100％、以下当社）は、この度、中空壁のスイッチ・コンセントボックス用防火措置キット「プチロクダンパー」につきまして、従来のボックス深さ44mm以下用の品番「PD-44」に、新たにボックス深さ54mm以下用の品番「PD-54」を追加致しました。

■開発の背景
プチロクダンパー』は、石膏ボードを用いた乾式壁を間仕切壁として使用した場合、スイッチやコンセントボックスが取付けられる側の壁面に設けられる電気配線用の開口部のための防火措置キットです。
現在発売中の品番「PD-44」は、深さ44mm以下の鋼製スイッチ・コンセントボックス等が対象ですが、この度、深さ54mm以下の鋼製スイッチ・コンセントボックス等へ適用出来る新品番『PD-54』を発売し、適用範囲を拡大致しました。
『PD-54』は、4～5個用深型鋼製ボックスへの施工に適した形状の本体金具と樹脂スリーブの組合せとなります。施工方法・手順は「PD-44」と同様です。耐火性能に関しては、後述の認定取得図の形態にて国土交通大臣認定番号「PS060WL-0506」を取得済みです。

樹脂スリーブ	本体金具
※樹脂スリーブは両品番で共通です。

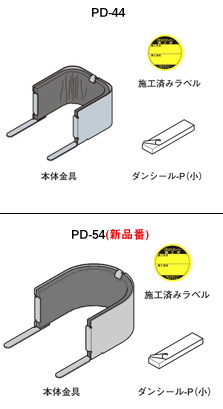

「プチロクダンパー™」構成部材

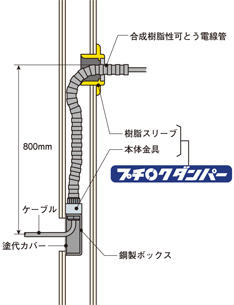

認定取得図	樹脂スリーブ
	本体金具

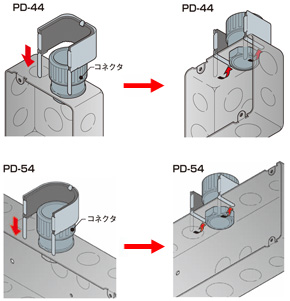

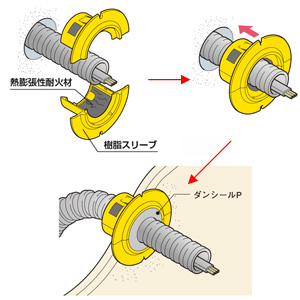

「プチロクダンパー™」認定取得図と施工方法

■「プチロクダンパー™」の特長

施工性
- 決まった部材を取付けるだけのため、熟練者でなくても簡単確実かつ短時間で施工が行えます。
- ・ケーブル配線後のボックス内部での作業は必要ありません。
コスト
- 一箇所当たりの施工時間が短い為、工期短縮によるコスト削減が可能です。
施工タイミング
- ボックスを間柱に取付ける前でも後でもボックスの防火措置が可能です。あらかじめボックスにプチロクダンパーを施工しておく事で事前の準備による工期短縮が図れます。
- ボックスに樹脂管取付用コネクタがついていれば、合成樹脂製可とう電線管が取付けられていない状態(配線前)でも施工が可能です。
- 本体金具は合成樹脂製可とう電線管の外側に設置するため、配線に影響せず、配線前の施工が行えます。またケーブルの再通線等の作業を妨げません。
信頼性
- 合成樹脂製可とう電線管の外側から施工するため、施工後のずれや落下が起こりません。

■特許
「プチロクダンパー™」は特許及び商標、意匠出願済みです。

■品番及び価格

品番	国土交通大臣認定番号	対象ボックス	適用開口サイズ		価格（税抜）(円/箱)	発売日
品番	国土交通大臣認定番号	対象ボックス	ボックス取付部	樹脂管貫通部	価格（税抜）(円/箱)	発売日
PD-44	PS060WL-0498	鋼製スイッチ・コンセントボックス 3個用以下	146mm以下 ×92mm以下	φ50mm以下 ×3開口以下	18,600 (10組/箱)	販売中
PD-54	PS060WL-0506	鋼製スイッチ・コンセントボックス 5個用以下（深さ54mm以下）	238mm以下 ×92mm以下	φ50mm以下 ×5開口以下	10.800 (5組/箱)	2010年 12月7日

■お問い合せ先
株式会社古河テクノマテリアル防災事業部 TEL 0463-24-9341
