	ケーブル、建築配管など

φ125、150mm用新登場！
床開口部にも使えるようになり、ますます、製品ラインナップが充実しました。

プチロクワイド®

施工条件

貫通部			床	壁
貫通部			丸穴開口貫通部	丸穴開口貫通部		鋼製電線管貫通部
適用躯体（国土交通大臣が認定した壁）			鉄筋コンクリート・ ALC床	鉄筋コンクリート・ ALC壁	中空間仕切壁	鉄筋コンクリート・ALC・中空間仕切壁
適用躯体（国土交通大臣が認定した壁）			床厚 100mm以上	壁厚 80mm以上	壁厚 80mm以上	壁厚 80mm以上
施工完成図
国土交通大臣認定			PS060FL-0510	PS060WL-0367		PS060WL-0368
適用開口径／鋼製電線管（mm）		PW-75	標準 75（最大 80）	標準 75（最大 80）		鋼製電線管75、 E75 （長さ 300mm以上）
		PW-100	標準 100（最大 110）	標準 100（最大 110）		鋼製電線管 104 （長さ 300mm以上）
		PW-125	標準 125（最大 131）	認定外		認定外
		PW-150	標準 150（最大 159）	認定外		認定外
施工			床上	片側	片側^（※1）	両側
施工に必要な組数			1組	1組	1組^（※1）	2組
鋼製枠			不要	不要	必要（厚さ 0.25mm以上の鋼板製）^（※1）	不要
貫通物	ケーブル	PW-75	適用導体断面積：100mm²以下	適用導体断面積：100mm²以下		適用導体断面積：100mm²以下
		PW-100	適用導体断面積：150mm²以下	適用導体断面積：150mm²以下		適用導体断面積：325mm²以下
		PW-125	適用導体断面積： 250mm²以下	認定外		認定外
		PW-150	適用導体断面積： 250mm²以下	認定外		認定外
	合成樹脂製可とう電線管^（※2）		PF管適用呼び径： 36以下 CD管適用呼び径： 28以下	PF管適用呼び径： 28以下（壁開口面から 300mm以上必要）
	混在		ケーブルと合成樹脂製可とう電線管（PF管）の混在可能	ケーブルと合成樹脂製可とう電線管（PF管）の混在可能
占積率（%）			35.4以下	44以下		45.2以下

（※1）中空間仕切壁への施工で鋼製枠の設置がない場合、2組必要となります（両側施工となります）。
（※2）壁用にはCD管は使用できません。

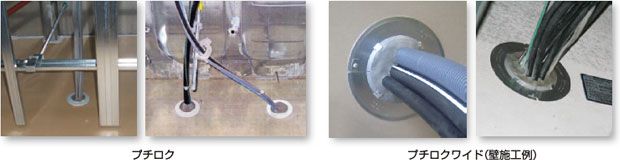

施工例

プチロク写真
